Keyer CW intégré

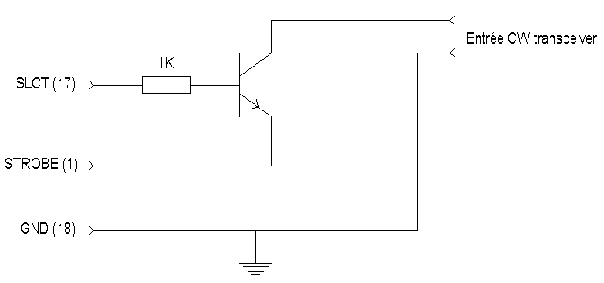

Editest peut piloter une interface CW par l’intermédiaire d’un des ports parallèles de l’ordinateur (LPT1 à LPT4). Le montage nécessite un transistor NPN quelconque (par exemple 2N2222) dont la base est reliée, par l’intermédiaire d’une résistance de 1000 ohms à la broche 17 (SLCT) du port parallèle. L’émetteur du transistor est connecté à la broche 1 (STROBE) et le collecteur au point chaud de l’entrée CW du transceiver. La masse de l’entrée CW est, quant à elle, reliée à la broche 18.

L’utilisation de cette interface offre à l’opérateur télégraphiste la possibilité de passer automatiquement les groupes de contrôles à son correspondant dès lors qu’il a saisi l’indicatif. Toutes les séquences couramment utilisées en contest sont intégrées. La table suivante montre toutes les fonctions CW disponibles :

F1

Envoyer le message d’appel (CQ)

F2

Envoyer le groupe de contrôle

F3

Envoyer un message de confirmation

F4

Envoyer « mon indicatif »

F5

Envoyer « son indicatif »

F6

Envoyer le message F6

F7

Envoyer le message F7

F9

Envoyer le message F9

Alt F9

Baisser la vitesse de manipulation

Alt F10

Augmenter la vitesse de manipulation

Shift F1 à Shift F9

Programmer les messages

Esc

Arrêter l’émission du message

Ins

Equivalent à F5 + F2. Cette touche envoie l’indicatif du correspondant suivi des groupes de contrôles (plus locator en VHF).

Le message QSOB4 (QSO before) est envoyé si le correspondant a déjà été contacté.

+

Equivalent à F3 + Entrée. Cette touche envoie le message de confirmation et valide le QSO.

-

Envoyer le message QRZ ?

Esc

Arrêter l’émission du message
